銅針閥------
微量調整用銅針閥 |
|
| 微量標準型 &
微量90˚型 |
 |
|
●
材 質
|
部
品 名 |
材
質 |
|
本體 |
C3771B |
|
軸心 |
SUS304 303 |
|
O 環 |
NBR |
|
把柄 |
ADC12 |
●
仕 樣
|
最高使用壓力 |
使用流體溫度範圍 |
|
1.96 (20) |
|
●
CV值曲線●
壓力．溫度線圖
●

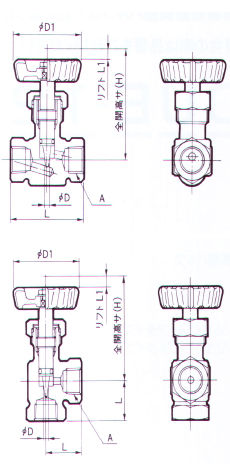

尺寸表
|
型 式 |
口 徑 |
流量孔 |
面間距離
寬
L |
全開高
長H |
手柄
外徑 |
CV值
(MAX)
|
重量
(kg) |
編號 |
|
Global 型 |
Rc 1/8 |
2.5 |
38 |
51 |
35 |
0.16 |
0.14 |
DUE-12A |
|
Rc 1/4 |
2.5 |
38 |
51 |
35 |
0.16 |
0.13 |
DUE-12B |
|
Rc 3/8 |
2.5 |
47 |
62 |
35 |
0.20 |
0.20 |
DUE-12C |
|
Angle 型 |
Rc 1/8 |
2.5 |
19 |
48 |
35 |
0.17 |
0.13 |
DUE-32A |
|
Rc 1/4 |
2.5 |
19 |
48 |
35 |
0.17 |
0.12 |
DUE-32B |
|
Rc 3/8 |
2.5 |
23.5 |
57.5 |
35 |
0.22 |
0.17 |
DUE-32C |
|
|
|
|
|
|
|
