不銹鋼球塞閥 |
|
SUS
316 Ball Valves
 |
|
SUS-14
4.9 MPa標準式 面板式球塞閥
|
|
●

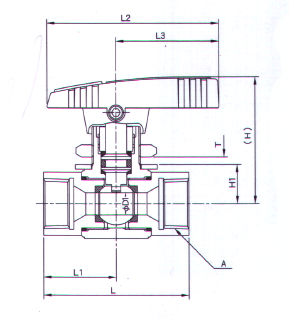

寸法表
口徑
|
D1 |
距離
|
|
距離
|
高
|
距離
|
|
距離
|
Cv值 |
編
號 |
L |
L1 |
A |
L2 |
L3 |
H |
H1 |
D2 |
W |
MIN |
MAX |
|
1/8B |
3.2 |
37 |
18.5 |
RC1/8 |
47 |
28 |
37.5 |
10.5 |
14.5 |
14 |
1 |
5 |
0.5 |
PUBV-15A |
|
1/4B |
5 |
44 |
22 |
RC1/4 |
47 |
28 |
38 |
11 |
14.5 |
17 |
1 |
5 |
1.4 |
PUBV-15B |
|
3/8B |
7.5 |
48 |
24 |
RC3/8 |
57 |
34 |
42 |
13 |
16.5 |
21 |
1 |
5 |
3.5 |
PUBV-15C |
|
1/2B |
10 |
57 |
28.5 |
RC1/2 |
57 |
34 |
45 |
16 |
16.5 |
26 |
1 |
5 |
6.5 |
PUBV-15D |
●

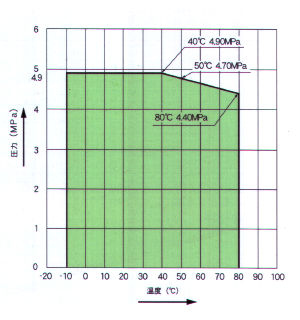

壓力．溫度線圖
●
材 質
| 部
品 名 |
材 質 |
|
BODY |
SUS
316 |
| |
SUS
316 |
| |
G-PTFE |
|
●
仕 樣
| 最高使用壓力
MPa |
使用流體
溫度範圍 |
|
4.90MP |
-10~80 |
|
|
|
|
|
|
|
|
|
