不銹鋼球塞閥 |
|
SUS
316 Ball Valves
 |
|
UBVN-14-BU
球塞閥 |
|
●

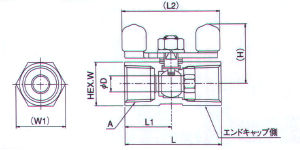

寸法表
口徑 |
A |
D |
L |
L1 |
L2 |
H |
W |
W1 |
CV 值 ＭａＸ |
質量ｇ |
編
號 |
|
A |
B |
|
8 |
1/4 |
Ｒｃ1/4 |
5 |
39 |
18.5 |
51 |
28.5 |
17 |
19 |
1.9 |
60 |
UBVN-14B-BU |
|
10 |
3/8 |
Ｒｃ3/8 |
7 |
44 |
20.9 |
54 |
31.5 |
21 |
23.5 |
2.5 |
100 |
UBVN-14C-BU |
|
15 |
1/2 |
Ｒｃ1/2 |
9.1 |
56.5 |
27.3 |
57 |
34.5 |
25 |
28 |
5.1 |
155 |
UBVN-14D-BU |
|
20 |
3/4 |
Ｒｃ3/4 |
12.5 |
59 |
30.5 |
57 |
38 |
32 |
36 |
8.4 |
230 |
UBVN-14E-BU |
|
25 |
1 |
Ｒｃ 1 |
15 |
71 |
36.5 |
72.5 |
52 |
38 |
42.5 |
12.6 |
390 |
UBVN-14F-BU |
●
壓力．溫度線圖
● 材 質
|
部 品 名 |
材 質 |
| 本
體 |
SCS 14A |
| 球
閥 |
SCS 14A |
| |
SUS 316 |
| |
G-PTFE |
|
● 仕 樣
|
最高使用壓力
MPa |
使用流體
溫度範圍 |
|
3.92 |
-10~150 |
|
|
|
|
|
|
|
|
|
