不銹鋼球塞閥 |
|
SUS
316 Ball Valves
 |
|
UBVN-14
球塞閥 |
|
●

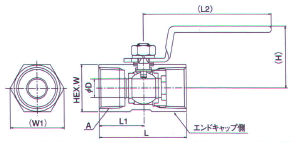

寸法表
口徑 |
A |
D |
L |
L1 |
L2 |
H |
W |
W1 |
CV 值 ＭａＸ |
質量ｇ |
編
號 |
|
A |
B |
|
8 |
1/4 |
Ｒｃ1/4 |
5 |
39 |
18.5 |
60 |
35 |
17 |
19 |
1.9 |
70 |
UBVN-14B |
|
10 |
3/8 |
Ｒｃ3/8 |
7 |
44 |
20.9 |
70 |
37 |
21 |
23.5 |
2.5 |
110 |
UBVN-14C |
|
15 |
1/2 |
Ｒｃ1/2 |
9.1 |
56.5 |
27.3 |
86 |
43 |
25 |
28 |
5.1 |
180 |
UBVN-14D |
|
20 |
3/4 |
Ｒｃ3/4 |
12.5 |
59 |
30.5 |
86 |
46 |
32 |
36 |
8.4 |
260 |
UBVN-14E |
|
25 |
1 |
Ｒｃ 1 |
15 |
71 |
36.5 |
103 |
50 |
38 |
42.5 |
12.6 |
490 |
UBVN-14F |
|
32 |
11/4 |
Ｒｃ11/4 |
20 |
78 |
39 |
103 |
54 |
49 |
56 |
28.5 |
690 |
UBVN-14G |
|
40 |
11/2 |
Ｒｃ11/2 |
24.5 |
83 |
42 |
124 |
65 |
53 |
60 |
35.5 |
840 |
UBVN-14H |
|
50 |
2 |
Ｒｃ2 |
32 |
100 |
51 |
124 |
72 |
65 |
73 |
55.4 |
1350 |
UBVN-14 I |
●
壓力．溫度線圖
● 材 質
|
部 品 名 |
材 質 |
| 本
體 |
SCS 14A |
| 球
閥 |
SCS 14A |
| |
SUS 316 |
| |
G-PTFE |
|
● 仕 樣
|
最高使用壓力
MPa |
使用流體
溫度範圍 |
|
3.92 |
-10~150 |
|
|
|
|
|
|
|
|
|
