不銹鋼針閥  (酸素禁油處裡)
SUS-316  Tube型針狀閥

US-916P系列 (一外牙&一鎖管)


●材質

部 品 名
材 質
本體
SUSF 316
軸心
SUS 316
P T F E
把柄
A5056B

● 仕 樣

最高使用壓力 (MPa)
使用流體溫度範圍(℃)
16.2
-20~150
 ●寸法表
　
編號
口 徑
 外牙
流量孔
面間距離
寬 L
全開高
長H
 　 手柄
外徑
PANEL
(厚度)
Cv 值
質量
D3
 E
D
L
L1
 L4
L2
B
D1
H1
H
L3
D2
MIN.
MAX.
(MAX.)
(Kg)
US-016P-P6B
6
 R1/4
5
 29 21.5 25.5 15.3 14 13.2 10.5 55 4 40 2 5.5 0.39 0.2
US-016P-P8B
8
 R1/4
5
 29 21.5 25.5 16.2 16 13.2 10.5 55 4 40 2 5.5 0.51 0.2
US-016P-P10B 10 R1/4 6.5 34 26.5 28.5 17.2 19 19.5 14 71 6 50 2 7.5 0.86 0.3
US-016P-P10C 10 R3/8 6.5 34 26.5 28.5 17.2 19 19.5 14 71 6 50 2 7.5 0.86 0.3
US-016P-P12B
12
 R1/4
6.5
 36.5 26.5 28.5 22.8 22 19.5 14 71 6 50 2 7.5 1.0 0.4
US-016P-P12C
12
 R3/8
6.5
 36.5 26.5 28.5 22.8 22 19.5 14 71 6 50 2 7.5 1.0 0.4
US-016P-P6.35B
6.35
 R1/4
5
 29 21.5 25.5
15.2
14
13.2
10.5
55
4
40
2
5.5
0.39
0.2
US-016P-P9.52B
9.52
 R1/4
6.5
 33.5 26 28.5
16.8
17
19.5
14
71
6
50
2
7.5
0.86
0.3
US-016P-P9.52C
9.52
 R3/8
6.5
 33.5 26 28.5
16.8
17
19.5
14
71
6
50
2
7.5
0.86
0.3

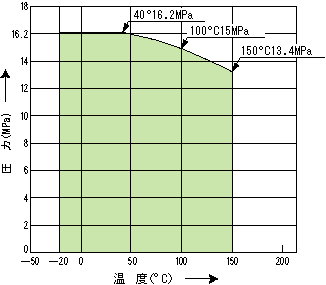

 ● 壓力．溫度線圖



● Cv 值曲線  US-016P
