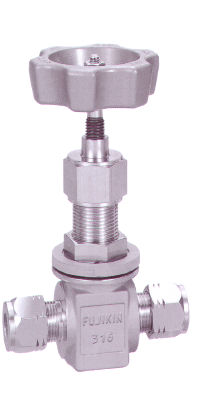

不銹鋼針閥
SUS-316 24.8MPa
W-BITE TYPE
        UH-91500HP

● 材 質

部 品 名
材 質
本體 SUSF 316
軸心 SUS 316
　 SUS 316
　
 PCTFE
　
 PTFE+PCTFE
O環
 　
把柄
 ADC12

● 材 質

部 品 名
材 質
本體 SUSF 316
軸心 SUS 316
　 SUS 316
　
 PCTFE
　
 PTFE+PCTFE
O環
 　
把柄
 ADC12

● 仕 樣

口徑
 最高使用壓力 (MPa) 使用流體溫度範圍
MAX*2
ǿ6.35 24.8*1 -50~150 0.35
ǿ9.52 24.8*1 -50~150 0.8
ǿ12.7 24.8*1 -50~150 1.0


口徑
 最高使用壓力 (MPa) 使用流體溫度範圍
MAX*2
ǿ6 24.8*1 -50~150 0.35
ǿ8 24.8*1 -50~150 0.5
ǿ10 24.8*1 -50~150 0.8
ǿ12 24.8*1 -50~150 1.0

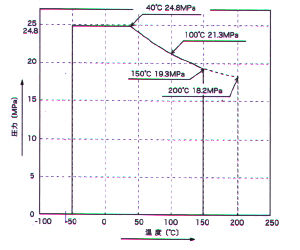

● 壓力．溫度線圖

　

　

　

　

　

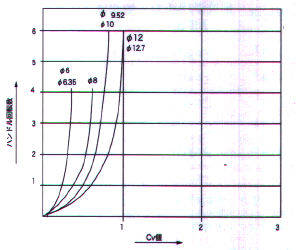

● Cv 值曲線表

 　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

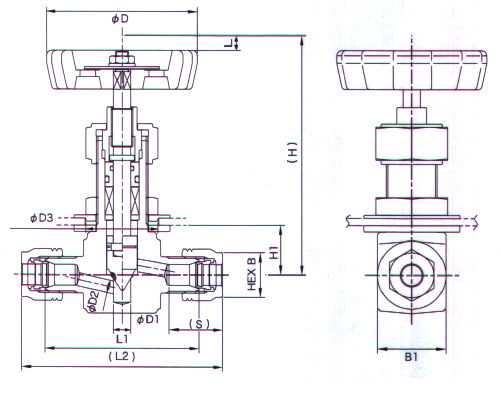

●  尺寸表

　

口 徑
流量孔
 　 　 面間距離

全開高
長H

 　 手柄
外徑		 　
Cv 值
質量
編號
　
D1
 D2 B S L1 L2
D3
H1
H
L
D
 B1
MAX.
(MAX.)
(Kg)
ǿ6.35 5 4 14 16 57 73 30.5 18 96 5 58 26 0.35 0.45 UH-91500HP-6.35
ǿ9.52 8 6 21 25 72 94 34 23 113 7.5 68 32 0.8 0.75 UH-91500HP-9.52
ǿ12.7 8 7 23 29 72 98 34 23 113 7.5 68 32 1.0 0.80 UH-91500HP12.7
ǿ6 5 4 14 18 57 73 30.5 18 96 5 58 26 0.35 0.45 UH-91500HP-6
ǿ8 5 5 17 21 62 82 30.5 18 96 5 58 26 0.5 0.45 UH-91500HP-8
ǿ10 8 6 21 25 72 96 34 23 113 7.5 68 32 0.8 0.75 UH-91500HP-10
ǿ12 8 7 28 28 72 96 34 23 113 7.5 68 32 1.0 0.80 UH-91500-HP-12
