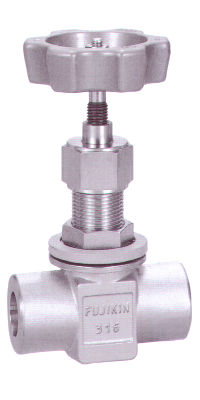

不銹鋼針閥
SUS-316 24.8MPa
SOCKET WELD TYPE
        UH-51500HP

● 材 質

部 品 名
材 質
本體 SUSF 316
軸心 SUS 316
　 SUS 316
　
 PCTFE
　
 PTFE+PCTFE
O環
 　
把柄
 ADC12

　

● 仕 樣

口徑
 最高使用壓力 (MPa) 使用流體溫度範圍
MAX*2
 1/8B 24.8*1 -50~150 0.35
1/4B 24.8*1 -50~150 0.5
3/8B 24.8*1 -50~150 1.0
1/2B 24.8*1 -50~150 1.0
3/4B 24.8*1 -50~150 2.0
1B 24.8*1 -50~150 2.8

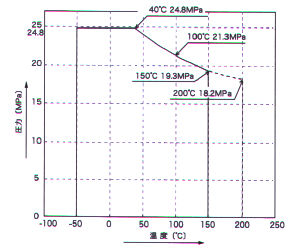

● 壓力．溫度線圖

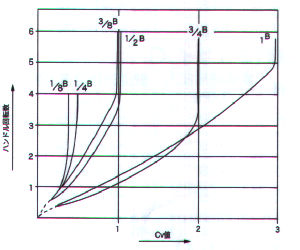

● Cv 值曲線表

 　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

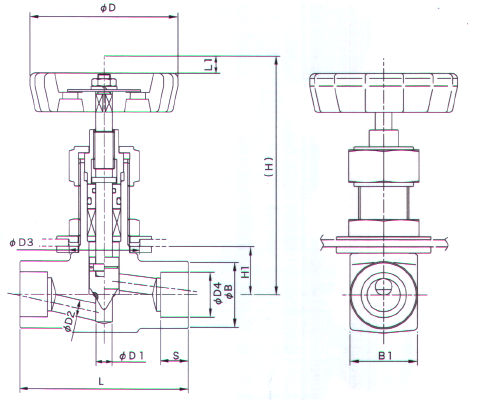

●  尺寸表

　

口 徑
流量孔
 　 　 面間距離
全開高
長H
 　 手柄
外徑		 　 　
Cv 值
質量
編號
　
D1
 D2 D4 S L
D3
H1
H
L1
D
B
 B1
MAX.
(MAX.)
(Kg)
 1/8B 5 4 11.0 12 65 30.5 18 96 5 58 21.3 26 0.35 0.45 UH-51500HPA
1/4B 5 5 14.3 12 65 30.5 18 96 5 58 21.3 26 0.5 0.45 UH-51500HPB
3/8B 8 7 17.8 13 80 34 23 113 7.5 68 30 32 1.0 0.85 UH-51500HPC
1/2B 8 8 22.2 13 80 34 23 113 7.5 68 31 32 1.1 0.80 UH-51500HPD
3/4B 10 10 27.7 16 90 42 28 130 10 78 37 38 2.0 1.35 UH-51500HPE
1B 12 12 34.5 16 100 44.5 33 142 12 88 45.5 46 2.8 2.05 UH-51500HPF
