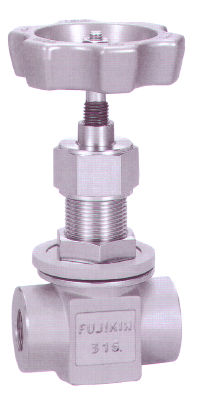

不銹鋼針閥
SUS-316 24.8MPa
Rc CONNECTIONS TYPE
        UH-11500HP

● 材 質

部 品 名
材 質
本體 SUSF 316
軸心 SUS 316
　 SUS 316
　
 PCTFE
　
 PTFE+PCTFE
O環
 　
把柄
 ADC12

　

● 仕 樣

口徑
 最高使用壓力 (MPa) 使用流體溫度範圍
MAX*2
 1/8B 24.8*1 -50~150 0.35
1/4B 24.8*1 -50~150 0.5
3/8B 24.8*1 -50~150 1.0
1/2B 24.8*1 -50~150 1.0
3/4B 24.8*1 -50~150 2.0
1B 24.8*1 -50~150 2.8


● 壓力．溫度線圖

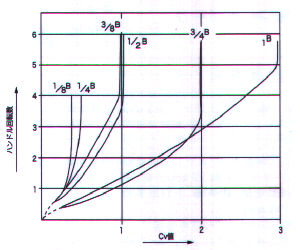

● Cv 值曲線表

 　

　

　

　

　

　

　

　

　

　

　

　

　

　

　

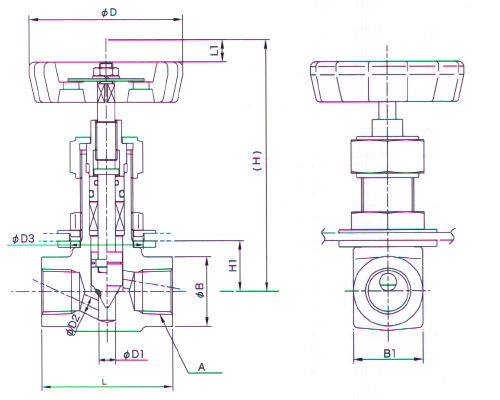

●  尺寸表

　

口 徑
流量孔
 　 　 面間距離
全開高
長H
 　 手柄
外徑		 　 　
Cv 值
質量
編號
　
D1
 D2 A    L
D3
H1
H
L1
D
B
 B1
MAX.
(MAX.)
(Kg)
 1/8B 5 4 Rc 1/8    50 30.5 18 96 5 58 22 26 0.35 0.45 UH-11500HPA
1/4B 5 5 Rc 1/4    50 30.5 18 96 5 58 22 26 0.5 0.40 UH-11500HPB
3/8B 8 7 Rc 3/8    60 34 23 113 7.5 68 32 32 1.0 0.75 UH-11500HPC
1/2B 8 8 Rc 1/2    60 34 23 113 7.5 68 32 32 1.1 0.70 UH-11500HPD
3/4B 10 10 Rc 3/4    70 42 28 130 10 78 38 38 2.0 1.20 UH-11500HPE
1B 12 12 Rc   1    85 44.5 33 142 12 88 46 46 2.8 1.90 UH-11500HPF
