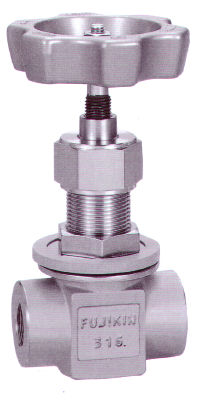

不銹鋼針閥 |
|
SUS-316 24.8MPa
 |
Rc CONNECTIONS TYPE
|
 |
● 材 質
|
部 品 名 |
材 質 |
|
本體 |
SUSF
316 |
|
軸心 |
SUS
316 |
| |
SUS
316 |
| |
PCTFE |
|
|
PTFE+PCTFE |
|
O環 |
|
|
把柄 |
ADC12 |
● 仕 樣
|
口徑 |
最高使用壓力 (MPa) |
使用流體溫度範圍 |
MAX*2 |
|
1/8B |
24.8*1 |
-50~80 |
0.35 |
|
1/4B |
24.8*1 |
-50~80 |
0.5 |
|
3/8B |
24.8*1 |
-50~80 |
1.0 |
|
1/2B |
24.8*1 |
-50~80 |
1.0 |
|
3/4B |
24.8*1 |
-50~80 |
2.0 |
|
1B |
24.8*1 |
-50~80 |
2.8 |
|
●
壓力．溫度線圖
|
|
|
● 尺寸表
|
口 徑 |
流量孔 |
|
|
面間距離 |
|
全開高
長H |
|
手柄
外徑 |
|
|
Cv
值 |
質量 |
編號 |
|
|
D1 |
D2 |
A |
L |
D3 |
H1 |
H |
L1 |
D |
B |
B1 |
MAX. |
(MAX.) |
(Kg) |
|
1/8B |
5 |
4 |
Rc 1/8 |
50 |
30.5 |
18 |
96 |
5 |
58 |
22 |
26 |
0.35 |
0.45 |
UD-11500HPA |
|
1/4B |
5 |
5 |
Rc 1/4 |
50 |
30.5 |
18 |
96 |
5 |
58 |
22 |
26 |
0.5 |
0.40 |
UD-11500HPB |
|
3/8B |
8 |
7 |
Rc 3/8 |
60 |
34 |
23 |
113 |
7.5 |
68 |
32 |
32 |
1.0 |
0.75 |
UD-11500HPC |
|
1/2B |
8 |
8 |
Rc 1/2 |
60 |
34 |
23 |
113 |
7.5 |
68 |
32 |
32 |
1.1 |
0.70 |
UD-11500HPD |
|
3/4B |
10 |
10 |
Rc 3/4 |
70 |
42 |
28 |
130 |
10 |
78 |
38 |
38 |
2.0 |
1.20 |
UD-11500HPE |
|
1B |
12 |
12 |
Rc 1 |
85 |
44.5 |
33 |
142 |
12 |
88 |
46 |
46 |
2.8 |
1.90 |
UD-11500HPC |
|
| |
|
|
|
|
|
|
|
|
