不銹鋼針閥
SUS-316 16.2MPa Tube型針狀閥


● 材質

部 品 名
材 質
本體
SUSF 316
軸心
SUS 316
P T F E
把柄
A5056B

　

● 仕 樣

最高使用壓力 (MPa)
使用流體溫度範圍
16.2
-20~150

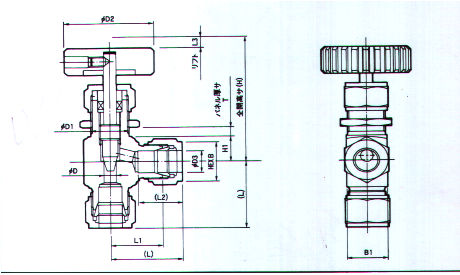

編號
口 徑
流量孔
面間距離
寬 L
全開高
長H
 　 手柄
外徑		 　
Cv 值
質量
D3
D
L
L1
L2
B
D1
H1
H
L3
D2
B1
MIN.
MAX.
(MAX.)
(Kg)
 PUH-016-3
3
 2.4 25.7 19
13.1
10
13.2
10.5
53
4
35
17
2
6
 0.11 0.13
PUH-016-4
4
 3.5 26.5 20
13.6
12
13.2
10.5
53
4
35
17
2
6
 0.14 0.13
PUH-016-6
6
 5 29 21.5
15.5
14
13.2
10.5
53
4
35
17
2
6
 0.21 0.14
PUH-016-8
8
 5 29 21.5
16.2
16
13.2
10.5
53
4
35
17
2
6
 0.32 0.15
PUH-016-10
10
 6.5 34.4 26.5
17.5
19
19.5
14
69
6
45
21
2
6
 0.96 0.31
PUH-016-12
12
 6.5 36.8 26.5
23
22
19.5
14
69
6
45
21
2
6
 1.17 0.33

　

　
D3
D
L
L1
L2
B
D1
H1
H
L3
D2
B1
MIN.
MAX.
(MAX.)
(Kg)
PUH-916-3.2
3.2
 2.8 25.5 19
13
10
13.2
10.5
53
4
35
17
2
6
 0.13 0.13
PUH-916-6.35
6.35
 5 28.5 21.5
15
14
13.2
10.5
53
4
35
17
2
6
 0.28 0.14
PUH-916-9.52
9.52
 6.5 34 26
17.5
17
19.5
14
69
6
45
21
2
8
 0.96 0.29
PUH-916-12.7
12.7
 6.5 37.5 26.5
24
22
19.5
14
69
6
45
21
2
8
 1.17 0.33

 ● 壓力．溫度線圖



● Cv 值曲線
