不銹鋼針閥
SUS-316 16.2MPa Tube型針狀閥


● 材質

部 品 名
材 質
本體
SUSF 316
軸心
SUS 316
P T F E
把柄
A5056B

　

● 仕 樣

最高使用壓力 (MPa)
使用流體溫度範圍
16.2
-20~150

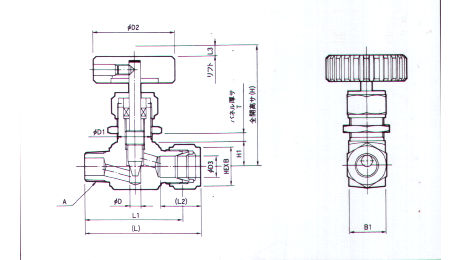

編號
口 徑
 　
流量孔
面間距離
寬 L
全開高
長H
 　 手柄
外徑		 　
Cv 值
質量
D3
   A
D
L
 L1 L4
L2
B
D1
H1
H
L3
D2
B1
MIN.
MAX.
(MAX.)
(Kg)
PUH-０16-3A
PUH-０16-3B
3
 R1/8 R1/4
5
 25.7 25.7 19 19 20.5 25.5
13.1
10
13.2
10.5
53
4
35
17
2
6
 0.12 0.12 0.12 0.14
PUH-０16-4A
PUH-０16-4B
4
 R1/8 R1/4
5
 26.5 26.5 20 20 20.5 25.5
13.6
12
13.2
10.5
53
4
35
17
2
6
 0.15 0.15 0.13 0.14
PUH-０16-6A
PUH-０16-6B
6
 R1/8 R1/4
5
 29 29 21.5 21.5 20.5 25.5
15.5
14
13.2
10.5
53
4
35
17
2
6
 0.21 0.21 0.13 0.14
PUH-０16-8A
PUH-０16-8B
8
 R1/8 R1/4
5
 29 29 21.5 21.5 20.5 25.5
16.2
16
13.2
10.5
53
4
35
17
2
6
 0.32 0.32 0.14 0.15
 PUH-０16-10B
 PUH-０16-10C
10
 R1/4 R3/8
6.5
 34.4 34.4 26.5 26.5 28.5 28.5
17.5
19
19.5
14
69
6
45
21
2
8
 0.96 0.96 0.29 0.30
PUH-０16-12B
PUH-０16-12C
12
 R1/4 R3/8
6.5
 36.8 36.8 26.5 26.5 28.5 28.5
23
22
19.5
14
69
6
45
21
2
8
 1.17 1.17 0.31 0.32
　
D3
  A
D
L
L1
 L4
L2
B
D1
H1
H
L3
D2
B1
MIN.
MAX.
(MAX.)
(Kg)
PUH-016-3.2A
PUH-016-3.2B
3.2
 R1/8 R1/4
5
 25.5 25.5 19 19 20.5 25.5
13
10
13.2
10.5
53
4
35
17
2
6
 0.15 0.15 0.12 0.14
PUH-016-6.35A
PUG-016-6.35B
6.35
 R1/8 R1/4
5
 28.5 28.5 21.5 21.5 20.5 25.5
15
14
13.2
10.5
53
4
35
17
2
6
 0.28 0.28 0.13 0.15
PUH-016-9.52B
PUH-016-9.52C
9.52
 R1/4 R3/8
6.5
 34 34 26 26 20.5 25.5
17.5
17
19.5
14
69
6
45
21
2
8
 096 0.96 0.29 0.29
PUH-016-12.7B
PUH-016-12.7C
12.7
 R1/4 R3/8
6.5
 37.5 37.5 26.5 26.5 20.5 25.5
24
22
19.5
14
69
6
45
21
2
8
 1.17 1.17 0.31 0.32

　

　
 ● 壓力．溫度線圖



● Cv 值曲線
